Membedah Kubus: Trik 2D untuk Jarak 3D

Apa Itu 'Jarak' Sebenarnya?

Jarak selalu merupakan lintasan terpendek yang membentuk sudut siku-siku (tegak lurus) dengan tujuannya.

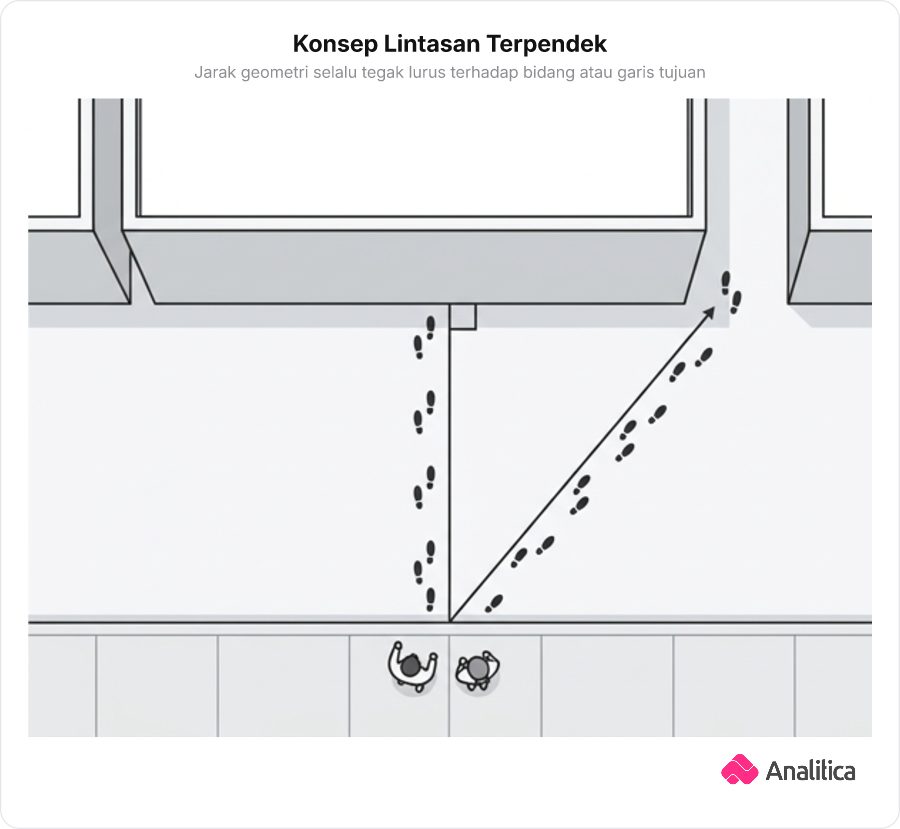

Dua rute menuju dinding: rute tegak lurus terpendek dibandingkan dengan rute miring sembarang yang lebih panjang.

Dalam konsep Jarak Geometri, jarak dari suatu titik ke garis atau bidang bukanlah sembarang garis yang ditarik asal menyentuh tujuan. Sama seperti memilih rute jalan di denah peta kota, lintasan paling dekat dan efisien selalu berupa jalur lurus yang menabrak batas secara tegak lurus ($90^\circ$).

Pada kubus $ABCD.EFGH$, mari perhatikan jarak dari titik $A$ ke bidang dinding tegak di seberangnya, yaitu bidang $BCFG$. Rusuk $AB$ tegak lurus terhadap bidang $BCFG$ di titik $B$. Karena itu, jarak titik $A$ ke bidang $BCFG$ tepat diwakili oleh panjang rusuk $AB$, yaitu $12\text{ cm}$.

Sebuah lampu gantung berada di plafon kamar. Lintasan manakah yang mewakili jarak sesungguhnya dari lampu tersebut ke lantai kamar?

Garis vertikal yang ditarik lurus ke bawah hingga membentuk sudut siku-siku dengan lantai.
Garis miring yang ditarik langsung ke titik pusat simetris dari lantai ruangan.
Garis yang menghubungkan lampu ke sudut pertemuan dinding dan lantai terdekat.
Sembarang bentangan kabel listrik dari lampu yang mampu menyentuh lantai.

Jawaban: Garis vertikal yang ditarik lurus ke bawah hingga membentuk sudut siku-siku dengan lantai.

Jarak geometri dari suatu titik ke bidang datar didefinisikan sebagai panjang ruas garis terpendek yang jatuh tegak lurus (membentuk sudut siku-siku) pada bidang tersebut. Menarik garis ke pusat bidang, ke sudut ruangan, atau sembarang arah miring lainnya akan menghasilkan lintasan yang lebih panjang dari jarak sebenarnya.

Jarak ke bidang datar adalah garis lurus yang memotong siku-siku.

Diagonal Sisi vs Diagonal Ruang

Diagonal sisi menempel pada satu bidang kulit kubus, sementara diagonal ruang menusuk melintasi isi kubusnya.

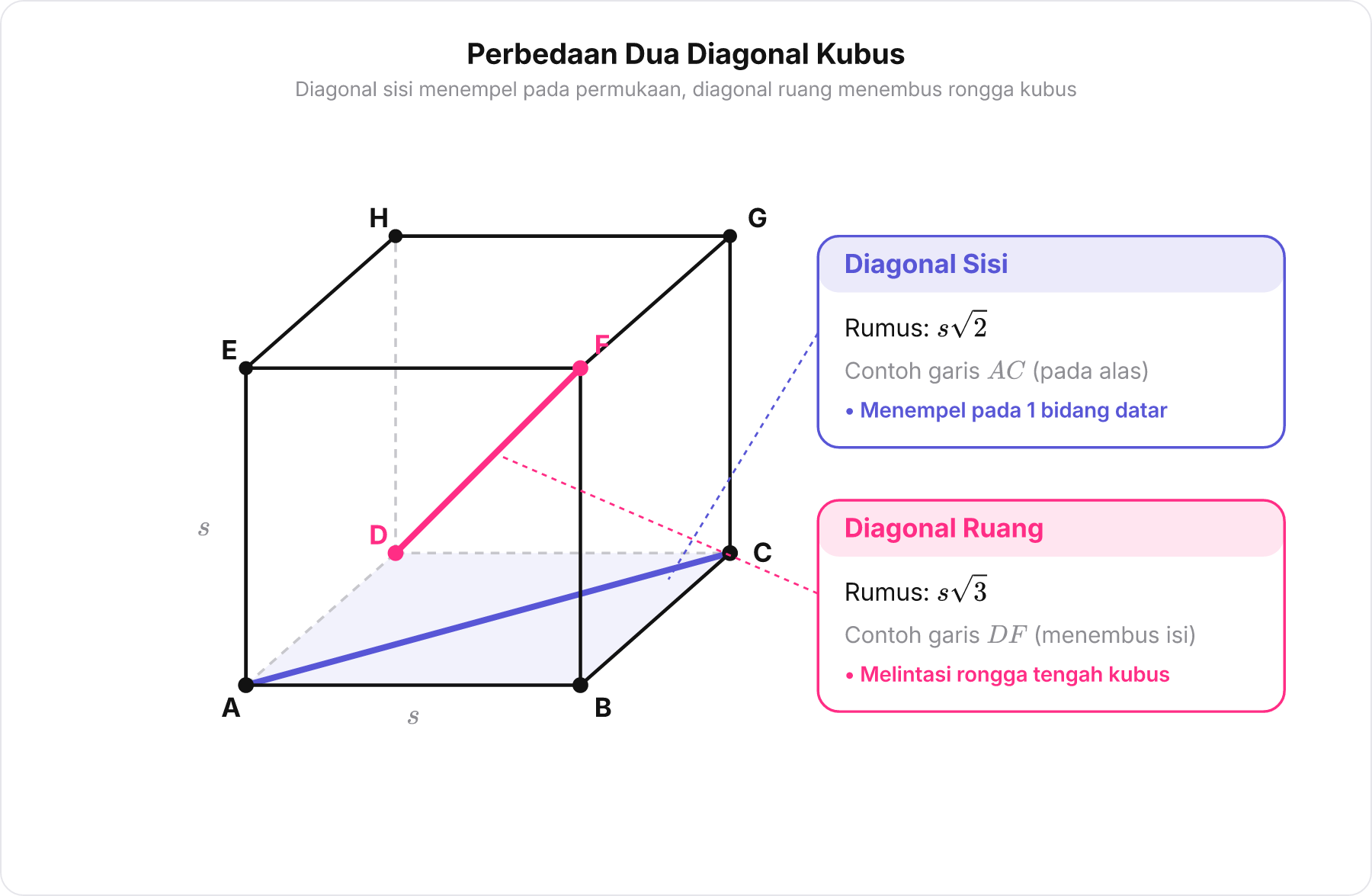

Diagram kubus transparan menampilkan diagonal sisi pada bidang alas bernilai s akar 2 dan diagonal ruang yang menembus kubus bernilai s akar 3.

Melihat kubus bisa diibaratkan membaca peta kota bertingkat: ada jalur yang tetap berada di satu lantai atau dinding, dan ada jalur penyeberangan udara yang menembus antar-lantai.

Diagonal Sisi: Ruas garis yang menghubungkan dua sudut berseberangan pada satu bidang kubus yang sama. Karena menempel pada persegi bersisi $s$, panjangnya selalu mengikuti rumus $s\sqrt{2}$.
Diagonal Ruang: Ruas garis yang menghubungkan dua sudut berseberangan yang menembus bagian dalam kubus dari lantai ke atap. Panjangnya selalu mengikuti pola $s\sqrt{3}$.

Mari kita evaluasi dua pernyataan dari soal:

Titik D ke titik F: Titik $D$ berada di lantai alas dan titik $F$ berada di atap seberang. Garis $DF$ menembus isi kubus, sehingga merupakan diagonal ruang. Panjangnya adalah $s\sqrt{3} = 12\sqrt{3}\text{ cm}$. Jadi, Opsi A benar.
Titik B ke titik G: Titik $B$ dan $G$ keduanya menempel pada bidang tegak $BCFG$. Garis $BG$ adalah diagonal sisi, bukan diagonal ruang, dan bukan rusuk biasa. Panjangnya adalah $s\sqrt{2} = 12\sqrt{2}\text{ cm}$. Karena soal menyatakan nilainya $12\text{ cm}$, maka Opsi B salah.

Tentukan kebenaran dari pernyataan mengenai garis di dalam kubus bersisi $x$ berikut:

Garis yang menghubungkan dua sudut berseberangan di lantai alas kubus adalah diagonal ruang dan panjangnya $x\sqrt{3}$. — Salah
Garis yang ditarik dari titik sudut di lantai ke titik sudut seberangnya di atap adalah diagonal ruang. — Benar

Pernyataan 1 Salah karena garis yang menghubungkan dua sudut berseberangan di lantai tetap berada pada satu bidang sisi datar (alas), sehingga merupakan diagonal sisi dengan panjang x akar 2. Pernyataan 2 Benar karena garis yang menghubungkan sudut lantai ke sudut seberang di atap melintasi rongga interior kubus, yang merupakan definisi dari diagonal ruang (panjangnya x akar 3).

Mengidentifikasi letak diagonal sisi dan diagonal ruang pada bangun kubus.

Jarak ke Garis pada Bidang Datar

Menghitung jarak titik ke garis di atas alas datar sering kali bisa diselesaikan cukup dengan membagi dua diagonalnya jika membentuk bangun simetris.

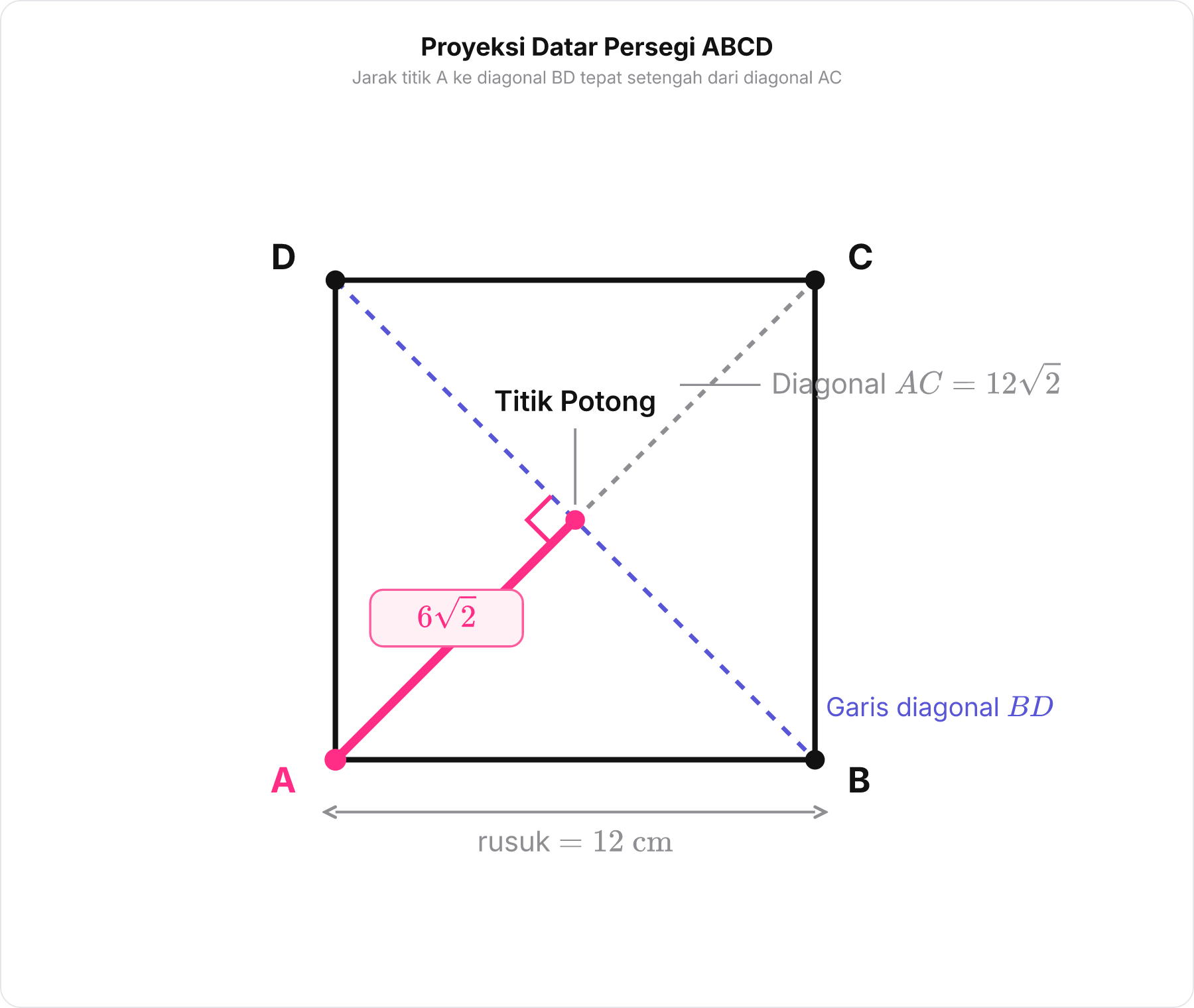

Tampilan 2D persegi alas ABCD dari atas menunjukkan perpotongan dua diagonal saling tegak lurus di tengah dengan ukuran 12 akar 2 dan 6 akar 2.

Daripada membayangkan bentuk 3D yang membingungkan, kita dapat memotong denah kubus menjadi bangun datar 2D. Tinjau bidang alas $ABCD$, yang merupakan persegi murni dengan panjang rusuk $12\text{ cm}$.

Ketika kita diminta mencari jarak dari titik sudut $A$ ke garis diagonal $BD$, kita cukup mencari ruas garis dari $A$ yang jatuh tegak lurus ke $BD$. Pada bangun persegi:

Kedua garis diagonal, yaitu $AC$ dan $BD$, saling berpotongan tepat di tengah.
Kedua diagonal tersebut selalu bersilangan tegak lurus ($90^\circ$).

Karena $AC \perp BD$ di titik potong (misalkan titik $P$), maka ruas garis $AP$ merupakan jarak terpendek dari $A$ ke garis $BD$. Panjang $AP$ tepat bernilai setengah dari panjang diagonal sisi $AC$:

$$\text{Jarak } A \text{ ke } BD = \frac{1}{2} \times AC = \frac{1}{2} \times 12\sqrt{2} = 6\sqrt{2}\text{ cm}$$

Karena nilai pada Opsi C adalah $6\sqrt{2}\text{ cm}$, maka Opsi C benar.
