Menembus Kebutuan Visual Geometri

Memecah Segmen dan Pythagoras

Langkah pertama menghadapi soal geometri kompleks adalah mencari tahu panjang semua sisi tegak lurus yang bisa dihitung dari rasio dan titik tengah.

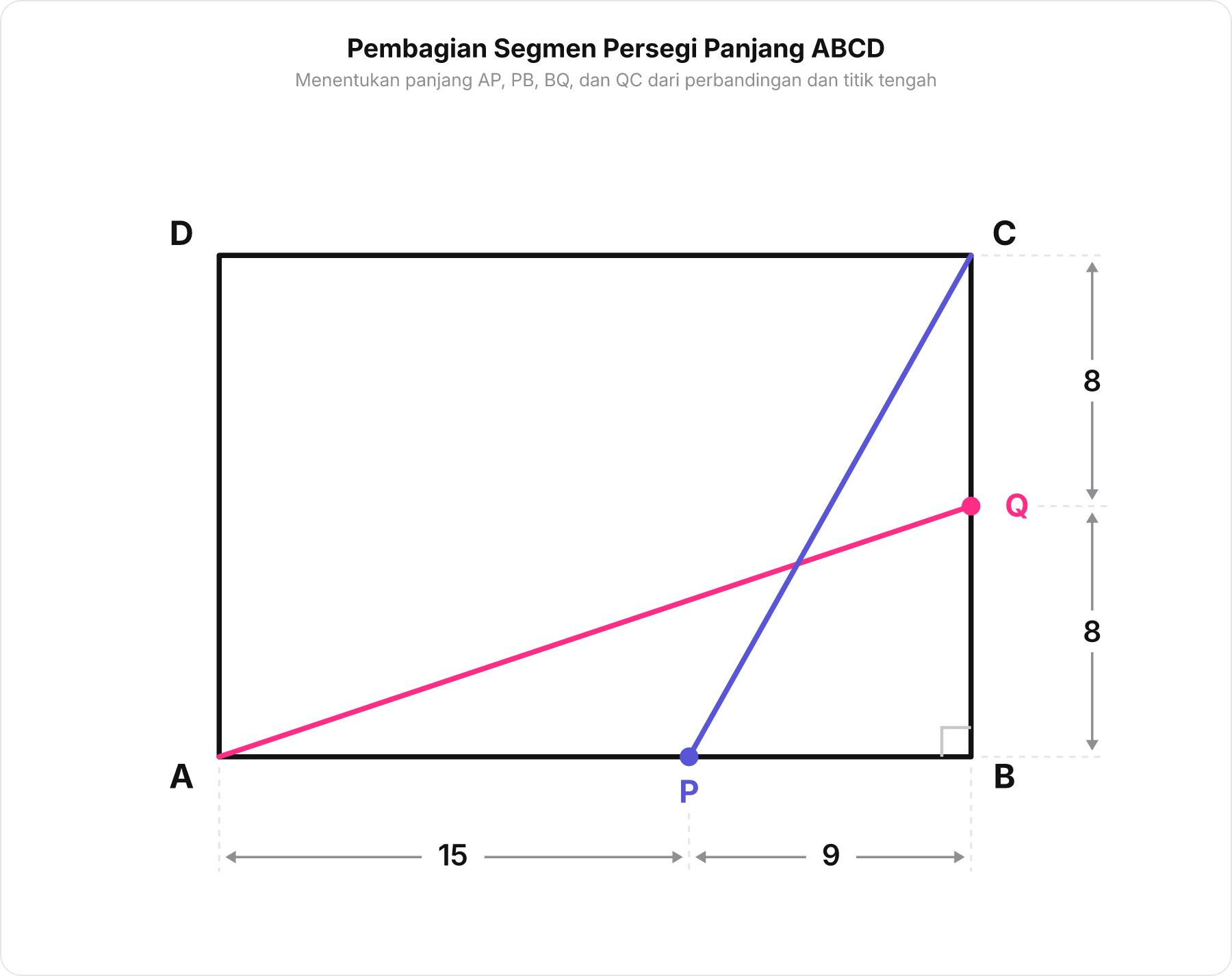

Sebelum memikirkan garis yang bersilangan di dalam, kita petakan dulu ukuran setiap segmen batas pada persegi panjang $ABCD$. Panjang total sisi horizontal $AB = 24\text{ cm}$ dan sisi vertikal $BC = 16\text{ cm}$.

Titik $P$ membagi sisi $AB$ dengan perbandingan $AP : PB = 5 : 3$, yang berarti totalnya terdiri dari $5 + 3 = 8$ bagian:

$$AP = \frac{5}{8} \times 24 = 15\text{ cm}$$

$$PB = \frac{3}{8} \times 24 = 9\text{ cm}$$

Sementara itu, titik $Q$ adalah titik tengah sisi $BC$, sehingga membagi $16\text{ cm}$ sama rata menjadi dua:

$$BQ = QC = \frac{1}{2} \times 16 = 8\text{ cm}$$

Dengan nilai-nilai sisi siku-siku ini, kita bisa langsung menguji dua pernyataan menggunakan Teorema Pythagoras:

1. Uji Pernyataan I ($AQ$): Pada segitiga siku-siku $ABQ$ (siku-siku di $B$), alas $AB = 24\text{ cm}$ dan tinggi $BQ = 8\text{ cm}$:

   $$AQ = \sqrt{24^2 + 8^2} = \sqrt{576 + 64} = \sqrt{640} = \sqrt{64 \times 10} = 8\sqrt{10}\text{ cm}$$

   Maka, Pernyataan I Benar.

2. Uji Pernyataan III ($CP$): Pada segitiga siku-siku $PBC$ (siku-siku di $B$), alas $PB = 9\text{ cm}$ dan tinggi $BC = 16\text{ cm}$:

   $$CP = \sqrt{9^2 + 16^2} = \sqrt{81 + 256} = \sqrt{337}\text{ cm}$$

   Nilai $\sqrt{337}\text{ cm}$ tidak sama dengan $6\sqrt{10}\text{ cm}$ (karena $6\sqrt{10} = \sqrt{360}$). Maka, Pernyataan III Salah. Angka $6\sqrt{10}$ pada soal adalah jebakan visual yang dibuat menyerupai bentuk akar pada Pernyataan I.

Menciptakan Jam Pasir

Untuk membandingkan segmen garis yang saling menyilang secara acak di dalam kotak, kita perlu membuat garis bantu luar agar terbentuk dua segitiga mirip 'jam pasir'.

Garis $AQ$ dan $CP$ saling berpotongan di titik $T$ di dalam persegi panjang. Masalahnya, kita tidak bisa langsung membandingkan ruas garis $CT$ dan $TP$ karena keduanya bukan sisi utuh dari sepasang segitiga tertutup yang simetris di dalam gambar. Kita membutuhkan bentuk perbandingan geometri yang teratur: dua segitiga sebangun yang saling bertolak belakang.

Untuk membuat layar bayangan tersebut, kita tarik garis bantu:

1. Perpanjang ruas garis $AQ$ lurus melintasi sisi kanan persegi panjang.

2. Perpanjang sisi $DC$ lurus ke arah kanan hingga bertemu dengan perpanjangan garis $AQ$ tadi di satu titik baru, yaitu titik $R$.

Begitu titik $R$ tercipta, ruas garis $CP$ otomatis tersambung dalam satu garis lurus dengan $T$ dan $R$. Perhatikan formasi yang muncul: segitiga $TAP$ (sisi objek) dan segitiga $TRC$ (sisi bayangan) kini berhadapan membentuk pola jam pasir yang berpuncak tepat di titik $T$!

Berapa Ukuran Layar Bayangannya?

Sebelum memakai rasio kesebangunan pada formasi jam pasir, kita wajib mencari panjang sisi pada segitiga yang baru terbentuk di luar persegi panjang.

Kita sudah mengetahui panjang segmen objek $AP = 15\text{ cm}$. Namun, agar bisa membandingkannya dengan segitiga bayangan $TRC$, kita harus mengetahui terlebih dahulu berapa panjang garis alas bayangannya, yaitu ruas garis $RC$.

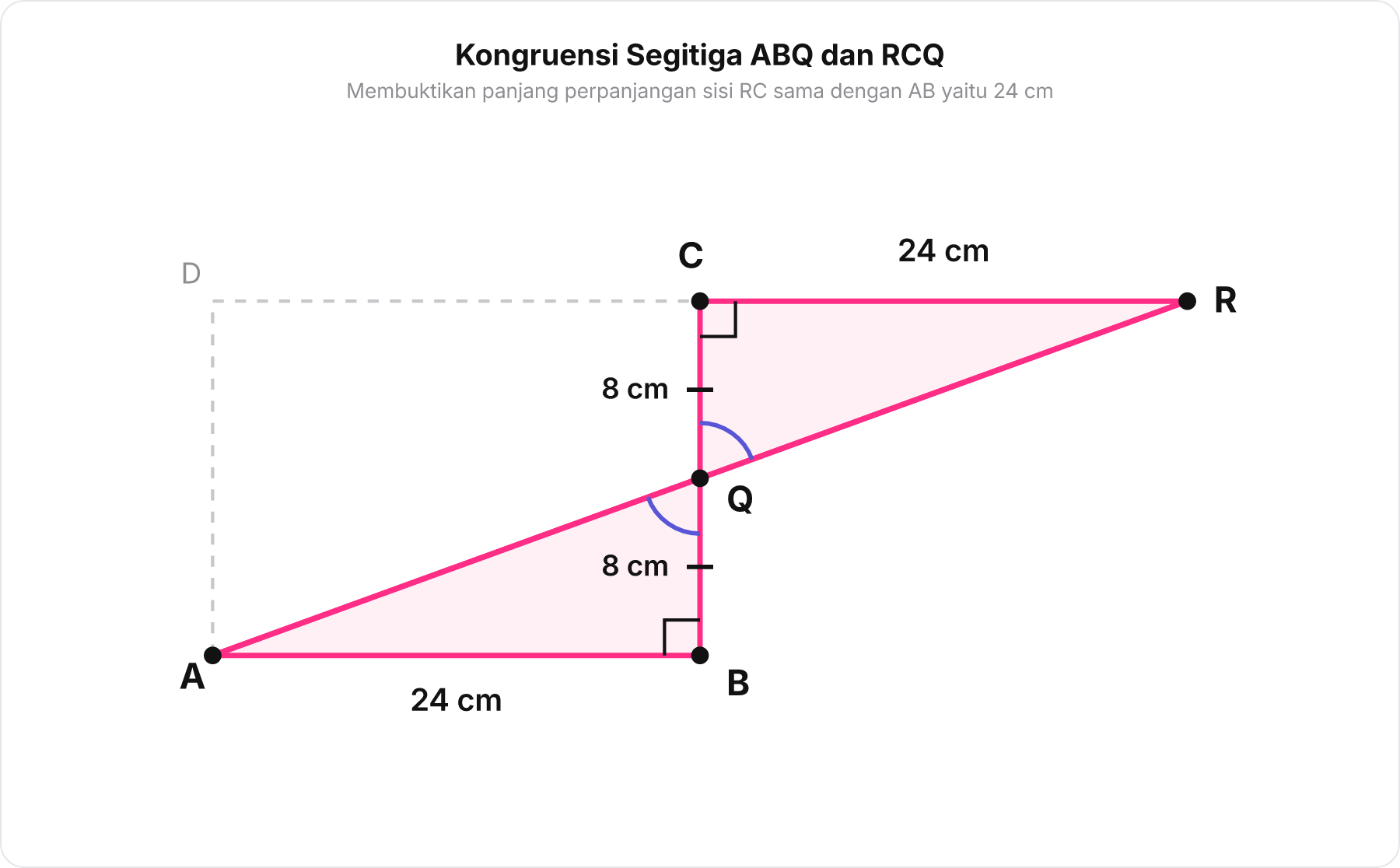

Mari kita perhatikan segitiga baru yang berada di luar persegi panjang, yaitu segitiga $RCQ$, lalu bandingkan dengan segitiga $ABQ$ yang ada di dalam:

1. Sudut siku-siku sama: Sudut $\angle ABQ = \angle RCQ = 90^\circ$ karena garis $DC$ yang diperpanjang ke $R$ tetap tegak lurus terhadap sisi vertikal $BC$.

2. Sisi apit sama panjang: $BQ = QC = 8\text{ cm}$ karena titik $Q$ adalah titik tengah sisi $BC$.

3. Sudut bertolak belakang: Sudut $\angle AQB = \angle RQC$ karena keduanya terbentuk dari perpotongan garis lurus $AR$ dan garis lurus $BC$. Sudut bertolak belakang besarnya selalu sama.

Berdasarkan kriteria Sudut - Sisi - Sudut, segitiga $ABQ$ dan segitiga $RCQ$ terbukti kongruen (sama persis bentuk dan ukurannya).

Dengan langkah garis bantu ini, kita berhasil memproyeksikan ukuran sisi $AB$ ke luar kotak menjadi sisi $RC = 24\text{ cm}$. Sekarang, kedua 'alas' dari formasi jam pasir kita sudah lengkap dan siap dibandingkan!
