Grafik Kecepatan: Mengapa Luas Jadi Jarak?

Misteri v Dikali t

Mengalikan kecepatan dengan waktu selalu menghasilkan jarak tempuh, baik grafiknya lurus mendatar maupun miring.

Di bangku sekolah, kamu pasti hafal rumus gerak saat laju mobil stabil di jalan tol atau Gerak Lurus Beraturan (GLB): jarak sama dengan kecepatan dikali selang waktu, atau $s = v \times t$. Ketika kita memplot gerakan ini pada grafik v-t, kecepatan ($v$) menjadi tinggi bangun tegak lurus, sedangkan waktu tempuh ($t$) menjadi lebar mendatarnya. Perkalian tinggi dikali lebar secara geometri tepat membentuk luas persegi panjang.

Mengapa luas bangun dua dimensi di atas kertas bisa berubah menjadi satuan panjang (jarak)? Jawabannya ada pada analisis dimensi satuannya. Sumbu vertikal bersatuan meter per detik ($\text{m/s}$), sedangkan sumbu horizontal bersatuan detik ($\text{s}$). Ketika keduanya dikalikan:

$$\text{Jarak} = \left(\frac{\text{m}}{\text{s}}\right) \times \text{s} = \text{meter (m)}$$

Satuan detiknya saling menghilangkan, menyisakan satuan meter murni. Jadi, konsep luas di bawah kurva bukanlah trik hafalan matematika, melainkan representasi fisis nyata dari akumulasi pergerakan benda. Misalnya, mobil yang melaju konstan dengan kecepatan $10\text{ m/s}$ selama $2\text{ detik}$ menempuh jarak $10 \times 2 = 20\text{ m}$, tepat sebesar luasan persegi panjang pada grafik.

Kenapa Segitiga Di-setengah?

Luas segitiga pada grafik Gerak Lurus Berubah Beraturan (GLBB) merepresentasikan jarak karena secara rata-rata benda bergerak dengan setengah dari kecepatan puncaknya.

Bayangkan saat kamu menginjak pedal gas bertahap dari kondisi diam: jarum speedometer bergerak naik mulus dari $0\text{ m/s}$ hingga mencapai $10\text{ m/s}$ dalam waktu $4\text{ detik}$. Pada grafik v-t, garis kecepatannya miring menanjak membentuk bangun segitiga siku-siku. Mengapa rumus jaraknya memakai rumus luas segitiga, yaitu $\frac{1}{2} \times \text{alas} \times \text{tinggi}$?

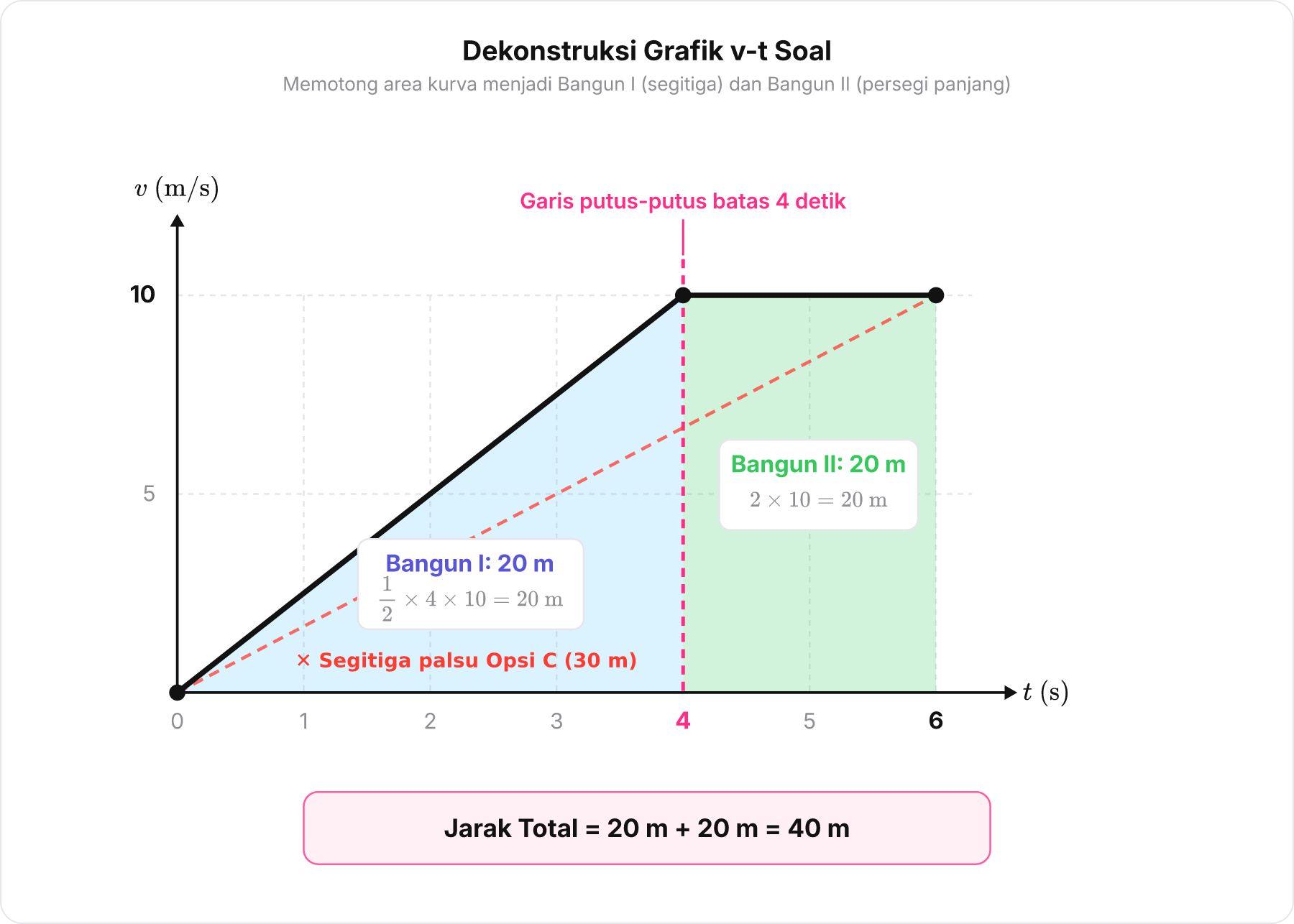

Perhatikan visual di atas. Karena mobil baru mulai bergerak dari $0\text{ m/s}$, ia tidak melaju di kecepatan puncak $10\text{ m/s}$ sepanjang waktu. Nilai tengah atau kecepatan rata-ratanya selama $4\text{ detik}$ tersebut adalah separuh dari puncak:

$$v_{\text{rata-rata}} = \frac{0 + 10}{2} = 5\text{ m/s}$$

Melaju dari $0$ ke $10\text{ m/s}$ secara konstan menghasilkan jarak tempuh yang persis sama dengan melaju stabil di kecepatan rata-rata $5\text{ m/s}$ selama $4\text{ detik}$ penuh, yaitu $5\text{ m/s} \times 4\text{ s} = 20\text{ m}$. Angka pecahan $\frac{1}{2}$ pada rumus luas segitiga hadir secara alamiah sebagai representasi kecepatan rata-rata tersebut, tanpa perlu kamu hafal rumusnya secara buta.

Memotong dan Menggabung

Grafik campuran yang naik lalu mendatar harus dihitung per bagian waktu, tidak bisa langsung ditarik jadi satu bangun sembarangan.

Pada soal kita, perjalanan mobil terbagi menjadi dua babak: selama $4\text{ detik}$ pertama mobil diinjak pedal gasnya hingga makin cepat (GLBB), lalu selama $2\text{ detik}$ berikutnya mobil ditahan pada kecepatan konstan $10\text{ m/s}$ (GLB). Karena sifat gerakannya berubah di detik ke-4, kurva tidak boleh diperlakukan sebagai satu kesatuan garis miring.

Strategi paling aman adalah memotong grafik tegak lurus pada titik perubahan karakter kurva (di $t = 4\text{ s}$):

1. Bangun I (Segitiga dari $t = 0\text{ s}$ sampai $t = 4\text{ s}$):

   $$s_1 = \frac{1}{2} \times \text{alas} \times \text{tinggi} = \frac{1}{2} \times 4 \times 10 = 20\text{ m}$$

2. Bangun II (Persegi Panjang dari $t = 4\text{ s}$ sampai $t = 6\text{ s}$): Lebar waktu adalah $(6 - 4) = 2\text{ detik}$, dan tingginya $10\text{ m/s}$.

   $$s_2 = \text{lebar} \times \text{tinggi} = 2 \times 10 = 20\text{ m}$$

3. Jarak Total:

   $$s_{\text{total}} = s_1 + s_2 = 20\text{ m} + 20\text{ m} = 40\text{ m} \quad \mathbf{(Opsi\ E)}$$

Berikut evaluasi pilihan jawaban lainnya:

• Opsi A ($20\text{ m}$): Salah, hanya menghitung jarak Bangun I (segitiga) dan melupakan perjalanan konstan di babak kedua.

• Opsi B ($25\text{ m}$): Salah, bukan hasil luas di bawah kurva yang benar karena tidak sesuai dengan dimensi bangun.

• Opsi D ($35\text{ m}$): Salah, bukan jarak yang sesuai luas kurva akibat kesalahan perhitungan selang waktu.

Pola memotong grafik menjadi bangun dasar ini berguna di berbagai grafik besaran-waktu lainnya dalam fisika, seperti grafik gaya terhadap waktu untuk mencari impuls.
