Bongkar Visual Garis Sejajar

Menggeser Persimpangan Kembar

Dua garis sejajar yang dipotong oleh satu garis miring memiliki bentuk persimpangan yang identik.

Bayangkan garis sejajar $k$ dan $l$ sebagai sepasang rel kereta api lurus, sedangkan garis $m$ adalah jalan raya miring (transversal) yang memotong keduanya. Karena rel kereta api tidak pernah berbelok mendekat maupun menjauh, perpotongan rel di bawah (garis $l$) sebenarnya adalah salinan persis atau 'fotokopi' dari perpotongan rel di atas (garis $k$).

Coba gerakkan penggeser di atas perlahan. Saat persimpangan garis $l$ digeser tumpuk ke atas menempel ke garis $k$, garis $l$ akan menutupi garis $k$ dengan sangat pas. Sudut-sudut yang terletak di posisi yang sama—misalnya sudut di bagian kanan atas pada garis $l$—akan menempati sudut kanan atas di garis $k$. Translasi atau pergeseran ini membuktikan bahwa sudut-sudut yang seletak memiliki ukuran yang persis sama tanpa perlu dihafal rumusnya secara membabi buta.

Dua garis sejajar dipotong oleh satu garis transversal. Sudut X berada di kiri atas pada persimpangan garis pertama. Jika persimpangan ini digeser menumpuk persimpangan kedua, sudut X akan menempati posisi yang mana?

  • Kiri atas
  • Kanan atas
  • Kiri bawah
  • Kanan bawah

Jawaban: Kiri atas

Translasi (menggeser tanpa memutar atau membalik) mempertahankan orientasi dan posisi relatif setiap sudut. Oleh karena itu, sudut X yang awalnya berada di pojok kiri atas persimpangan pertama akan menempati pojok kiri atas pada persimpangan kedua. Opsi B salah karena mengasumsikan pencerminan horizontal. Opsi C salah karena mengacaukan letak atas-bawah. Opsi D salah karena meniru sifat sudut bertolak belakang, bukan pergeseran tumpuk.

Pergeseran persimpangan pada garis sejajar membuktikan sudut di posisi berkesesuaian memiliki ukuran yang sama.

Merangkai Sudut A dan B

Sudut di dalam sepihak pada garis sejajar akan membentuk satu garis lurus ($180^\circ$) apabila ditumpuk.

Pada gambar soal, sudut $A$ berada di kanan-bawah persimpangan garis $k$, sedangkan sudut $B$ berada di kanan-atas persimpangan garis $l$. Posisi keduanya sama-sama berada di celah antara rel $k$ dan $l$ serta berada di sebelah kanan jalan miring $m$. Pasangan sudut seperti ini disebut sudut dalam sepihak.

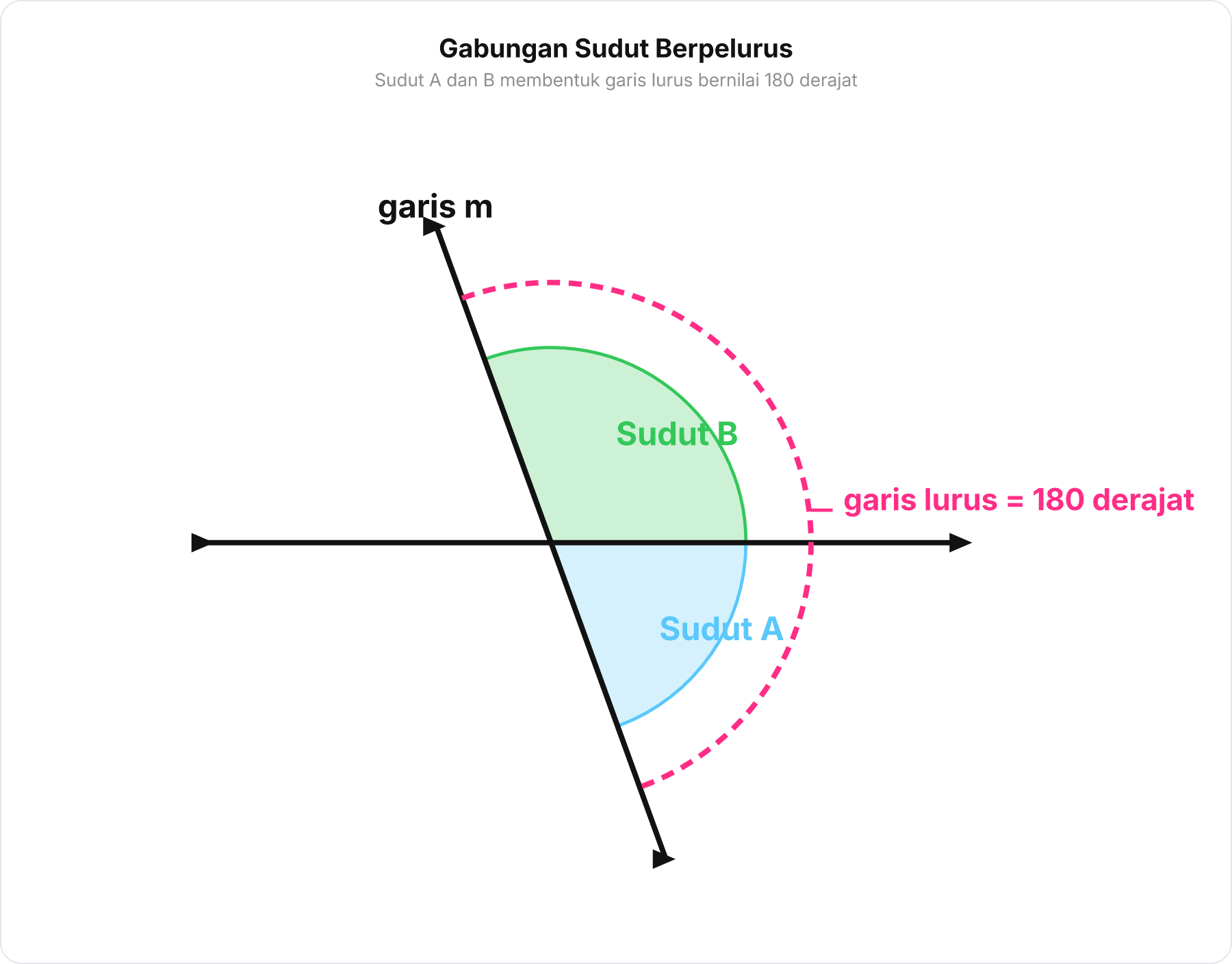

Diagram perpotongan garis k dan garis m yang menunjukkan sudut A dan sudut B berdampingan membentuk sudut lurus 180 derajat.

Jika persimpangan garis $l$ digeser tumpuk ke garis $k$, sudut $B$ akan naik dan menempati area kanan-atas persimpangan garis $k$. Perhatikan diagram di atas: sudut $B$ kini menempel tepat di sebelah atas sudut $A$. Keduanya berbagi satu garis transversal $m$ sebagai batas pemisah, sementara sisi luar keduanya membentang membentuk garis lurus $k$. Karena keduanya membentuk satu garis lurus yang utuh, gabungan sudut $A$ dan sudut $B$ adalah sudut berpelurus yang jumlahnya tepat $180^\circ$.

Dua sudut, P dan Q, berada di posisi dalam sepihak pada sepasang garis sejajar yang dipotong sebuah garis transversal. Tentukan kebenaran dari masing-masing pernyataan berikut!

  • Besar sudut P pasti sama dengan sudut Q. — Salah
  • Jika persimpangan ditumpuk, P dan Q akan berdampingan membentuk garis lurus. — Benar

Pernyataan 1 Salah karena dua sudut dalam sepihak tidak bernilai sama kecuali jika garis transversalnya tegak lurus (keduanya 90 derajat). Pernyataan 2 Benar karena translasi membuat salah satu sudut menempati posisi bersebelahan dengan sudut lainnya di sepanjang garis lurus, sehingga total keduanya adalah 180 derajat (berpelurus).

Pasangan sudut dalam sepihak saling berpelurus dan berjumlah 180 derajat ketika digabungkan.

Menerjemahkan Gambar Jadi Persamaan

Relasi visual gabungan garis lurus diterjemahkan menjadi persamaan penjumlahan aljabar yang bernilai $180$.

Lewat pengamatan visual tadi, kita tidak perlu menebak rumus secara acak karena buktinya sudah jelas terlihat:

$$\angle A + \angle B = 180^\circ$$

Hubungan geometri inilah yang menjadi jembatan kita untuk masuk ke aljabar. Substitusikan bentuk aljabar masing-masing sudut yang diberikan pada soal, yaitu $\angle A = (2x + 10)^\circ$ dan $\angle B = (4x - 10)^\circ$:

$$(2x + 10) + (4x - 10) = 180$$

Kelompokkan suku-suku yang sejenis. Gabungkan suku yang memuat variabel $x$, yaitu $2x + 4x = 6x$. Lalu operasikan konstanta bilangannya: $+10 - 10 = 0$. Bentuk persamaannya menyusut menjadi sangat sederhana:

$$6x = 180$$

$$x = \frac{180}{6} = 30$$

Terdapat dua sudut sejajar dalam sepihak, yaitu sudut X sebesar $(3y - 5)^\circ$ dan sudut Y sebesar $(y + 25)^\circ$. Persamaan aljabar mana yang tepat untuk mencari nilai y?

  • (3y - 5) = (y + 25)
  • (3y - 5) + (y + 25) = 180
  • (3y - 5) - (y + 25) = 180
  • (3y - 5) + (y + 25) = 90

Jawaban: (3y - 5) + (y + 25) = 180

Karena sudut X dan sudut Y berada dalam posisi sepihak pada dua garis sejajar, keduanya saling berpelurus sehingga jumlah besar sudutnya sama dengan 180 derajat: (3y - 5) + (y + 25) = 180. Opsi A salah karena menganggap kedua sudut sama besar. Opsi C salah karena menggunakan operasi pengurangan. Opsi D salah karena keliru menggunakan patokan sudut siku-siku (90 derajat).

Menyusun persamaan penjumlahan aljabar bernilai 180 derajat dari sudut dalam sepihak.
