Matematika di Balik Navigasi: Vektor 2D

Lintasan vs Garis Lurus

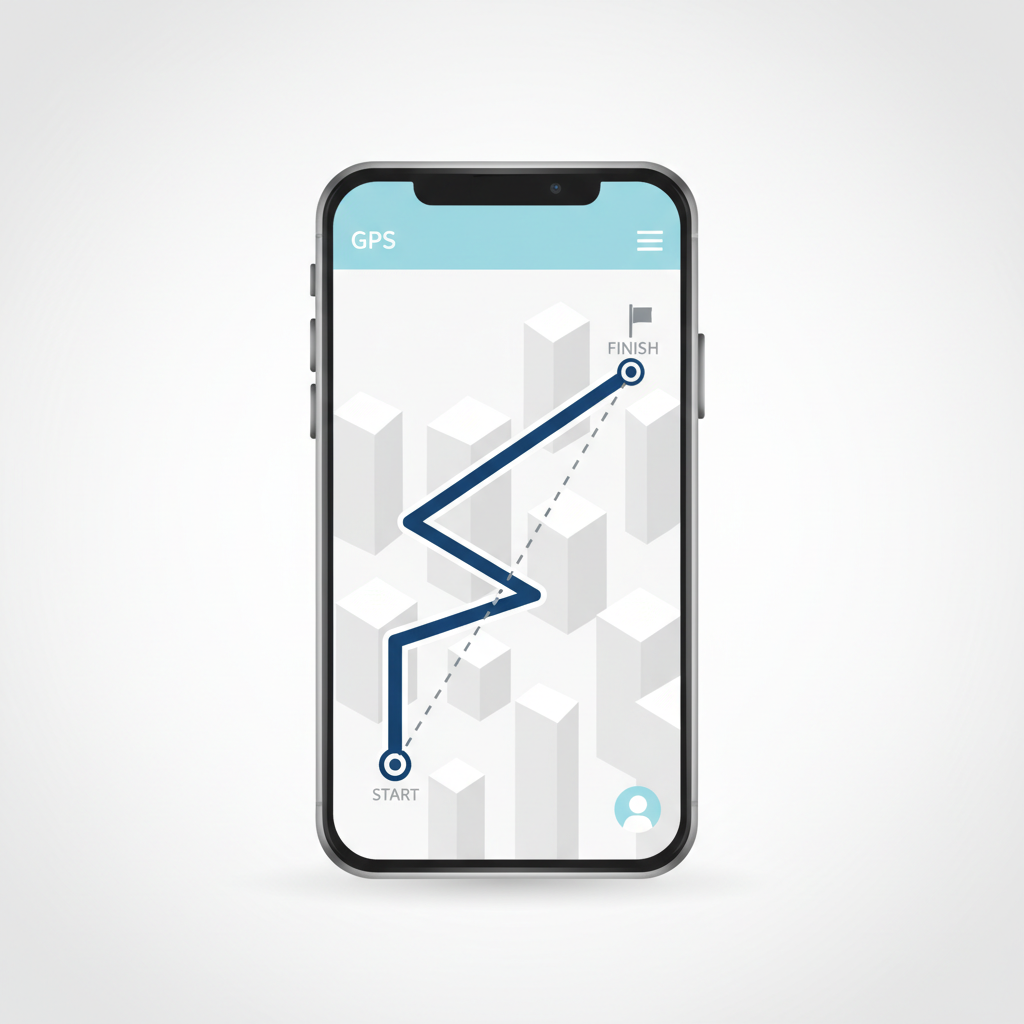

Bayangin kamu lagi lihat aplikasi navigasi GPS di HP-mu. Waktu kamu masukin titik jemput dan tujuan, aplikasi bakal ngasih lihat rute biru yang harus dilewatin ngikutin jalan raya.

ilustrasi

Nah, kurir di soal tadi kan jalan 12 km ke utara, terus belok tegak lurus 5 km ke timur. Total lintasan yang dia lewati bener-bener $12 + 5 = 17\text{ km}$. Ini yang namanya jarak (besaran skalar). Jarak peduli sama "rute riil" yang ban motornya lewati. Angkanya terus nambah seiring dia jalan.

Tapi, coba bayangin kalau kurir itu berubah jadi burung dan terbang. Dia nggak perlu ngikutin belokan aspal! Dia bisa narik satu garis lurus dari titik start langsung ke titik finish. Garis potong udara inilah yang disebut perpindahan (besaran vektor).

Karena bentuknya segitiga siku-siku, kita tahu jarak udaranya pakai Pythagoras adalah $\sqrt{12^2 + 5^2} = 13\text{ km}$.

Aturan Segitiga Vektor

Waktu kurir belok ke arah timur setelah melaju ke utara, kita sebenernya lagi ngegabungin dua pergerakan fisik yang berbeda arah. Dalam fisika, pergerakan yang punya arah ini kita gambar pakai anak panah (vektor).

Gimana cara menjumlahkan pergerakan 12 km Utara dan 5 km Timur ini? Kita nggak bisa cuma nambahin angkanya jadi 17 km kalau tujuan kita nyari posisi akhir. Kita harus sambungin panahnya secara visual!

Caranya begini:

  1. Gambar panah pertama (12 km Utara).

  2. Taruh pangkal panah kedua (5 km Timur) tepat di ujung panah pertama. Metode ini namanya aturan head-to-tail.

  3. Tarik satu panah baru dari titik start kamu berangkat, tembus langsung ke titik finish di ujung panah kedua.

Panah baru yang memotong ini disebut resultan (hasil penjumlahan). Secara matematis, "mode burung" sejauh 13 km di GPS tadi adalah resultan dari penjumlahan dua vektor tegak lurus ini.

Secara grafis, bagaimana cara kita menemukan posisi akhir kurir yang bergerak 12 km ke utara lalu 5 km ke timur menggunakan aturan segitiga vektor?

  • A. Menarik dua anak panah dari satu titik awal yang sama.
  • B. Menambahkan nilai angkanya secara langsung (12 + 5 = 17).
  • C. Meletakkan pangkal panah kedua tepat di ujung panah pertama, lalu menarik garis dari awal ke akhir.
  • D. Menarik panah resultan dari ujung panah pertama ke ujung panah kedua.

Jawaban: C. Meletakkan pangkal panah kedua tepat di ujung panah pertama, lalu menarik garis dari awal ke akhir.

Dalam aturan segitiga (head-to-tail), pergerakan bersambung digambar dengan meletakkan pangkal vektor selanjutnya di ujung vektor sebelumnya. Resultannya ditarik dari titik paling awal ke titik paling akhir.

Menjumlahkan dua perpindahan (vektor) dilakukan dengan menyambungkan ujung panah pertama ke pangkal panah kedua (head-to-tail).

Gimana Kalau Beloknya Miring?

Kasus kurir tadi enak buat dihitung karena arahnya murni searah jarum kompas: 12 km full ke Utara (nempel sama sumbu Y), dan 5 km full ke Timur (nempel sama sumbu X).

Tapi di dunia nyata, gimana kalau kurir itu memotong lapangan rumput ke arah Timur Laut secara diagonal?

Semua pergerakan miring selalu bisa dipecah atau "diproyeksikan" menjadi dua bagian dasar: seberapa jauh ia bergerak mendatar (Timur-Barat alias sumbu X) dan seberapa jauh ia bergerak tegak (Utara-Selatan alias sumbu Y).

Bayangkan ada lampu senter dari atas yang bikin bayangan panah miringmu jatuh di lantai (sumbu X), dan senter dari samping yang bikin bayangannya nempel di dinding (sumbu Y).

Mengurai panah miring ini jadi bayangan sumbu X dan Y sangat wajib dilakukan di Fisika. Kenapa? Karena vektor-vektor yang miring nggak bisa dijumlahin langsung sebelum mereka disejajarkan ke sumbu yang sama!

Berdasarkan simulasi bayangan vektor, manakah dari pernyataan berikut yang BENAR mengenai pergerakan miring? (Pilih semua yang sesuai)

  • Bergerak ke arah Timur Laut secara diagonal sama saja dengan gabungan bergerak ke Timur dan ke Utara secara bersamaan.
  • Vektor yang miring tidak dapat dipecah menjadi pergerakan mendatar dan vertikal.
  • Panjang "bayangan" vektor di sumbu X dan Y tergantung pada seberapa curam sudut kemiringan vektor aslinya.
  • Resultan vektor hanya berlaku untuk pergerakan lurus searah jarum kompas.

Jawaban: Bergerak ke arah Timur Laut secara diagonal sama saja dengan gabungan bergerak ke Timur dan ke Utara secara bersamaan.; Panjang "bayangan" vektor di sumbu X dan Y tergantung pada seberapa curam sudut kemiringan vektor aslinya.

Saat bergerak miring (seperti Timur Laut), kamu sebenarnya sedang berpindah sedikit ke Timur (sumbu X) dan sedikit ke Utara (sumbu Y) pada waktu yang bersamaan. Ini yang disebut komponen vektor.

Vektor miring selalu memiliki dua komponen proyeksi: mendatar (sumbu X) dan tegak (sumbu Y).
