Frekuensi Resonansi LC: Hubungan Kapasitansi
Osilasi: Menarik Muatan Bolak-Balik
Rangkaian LC berfungsi seperti ayunan pegas-massa, di mana energi bertukar tempat menghasilkan frekuensi osilasi.
Di udara sekitar kita, ada ratusan gelombang radio yang melintas bersamaan pada frekuensi berbeda. Supaya radio bisa memilih satu siaran saja tanpa tercampur siaran lain, rangkaian di dalam radio harus "dikunci" agar bergetar seirama (mengalami resonansi) pada frekuensi stasiun yang diinginkan.

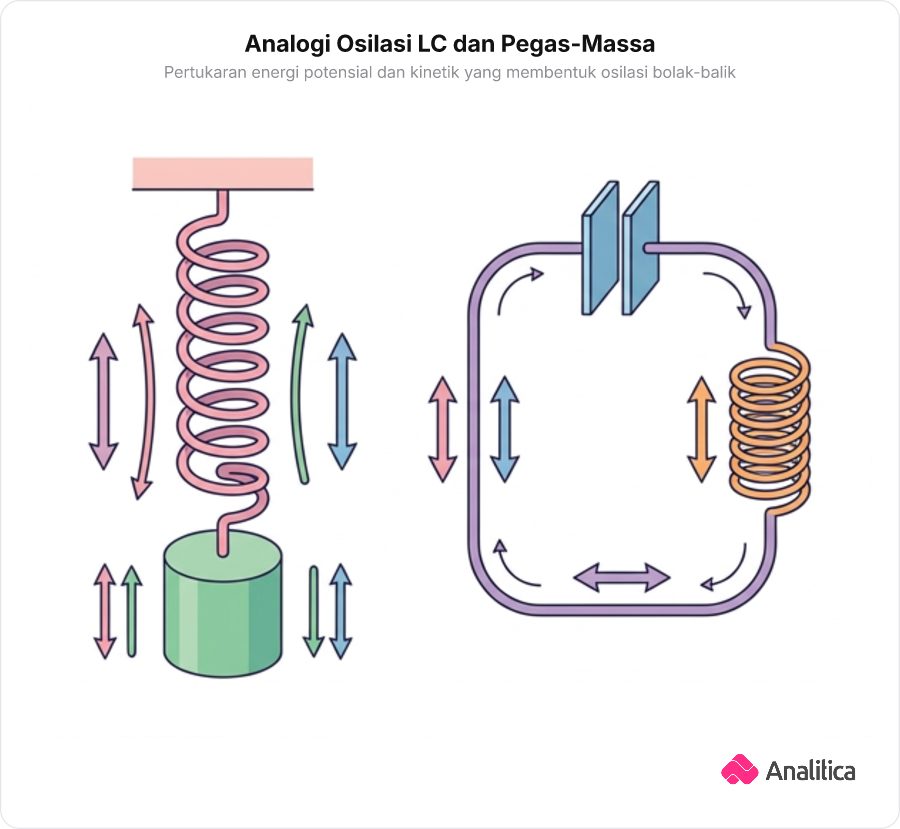

Analogi mekaniknya persis seperti sebuah beban massa yang digantungkan pada ujung pegas:
Kapasitor ($C$) bekerja seperti pegas. Saat muatan listrik menumpuk di keping kapasitor, terbentuk tegangan yang menyimpan energi potensial listrik (seperti pegas yang ditekan atau diregangkan).
Induktor ($L$) bekerja seperti inersia massa. Ketika arus listrik mengalir melaluinya, timbul medan magnet yang mempertahankan kelangsungan aliran arus (seperti massa yang memiliki kelembaman gerak kinetik).
Ketika muatan dari kapasitor dilepaskan, arus mengalir mengisi induktor. Saat kapasitor kosong, induktor ganti memompa muatan kembali mengisi kapasitor ke arah polaritas yang berlawanan. Pertukaran energi listrik dan magnet secara bolak-balik ini menghasilkan osilasi alami dengan kecepatan tertentu, yang disebut frekuensi resonansi.
Rumus Resonansi LC dan Aljabarnya
Kecepatan osilasi bergantung pada nilai induktansi dan kapasitansi melalui hubungan akar kuadrat.
Pada sistem mekanik massa-pegas, frekuensi sudutnya adalah $\omega = \sqrt{\frac{k}{m}}$. Karena kekakuan pegas setara dengan $\frac{1}{C}$ dan massa setara dengan $L$, maka frekuensi resonansi alami pada rangkaian resonansi LC dirumuskan secara matematis sebagai:

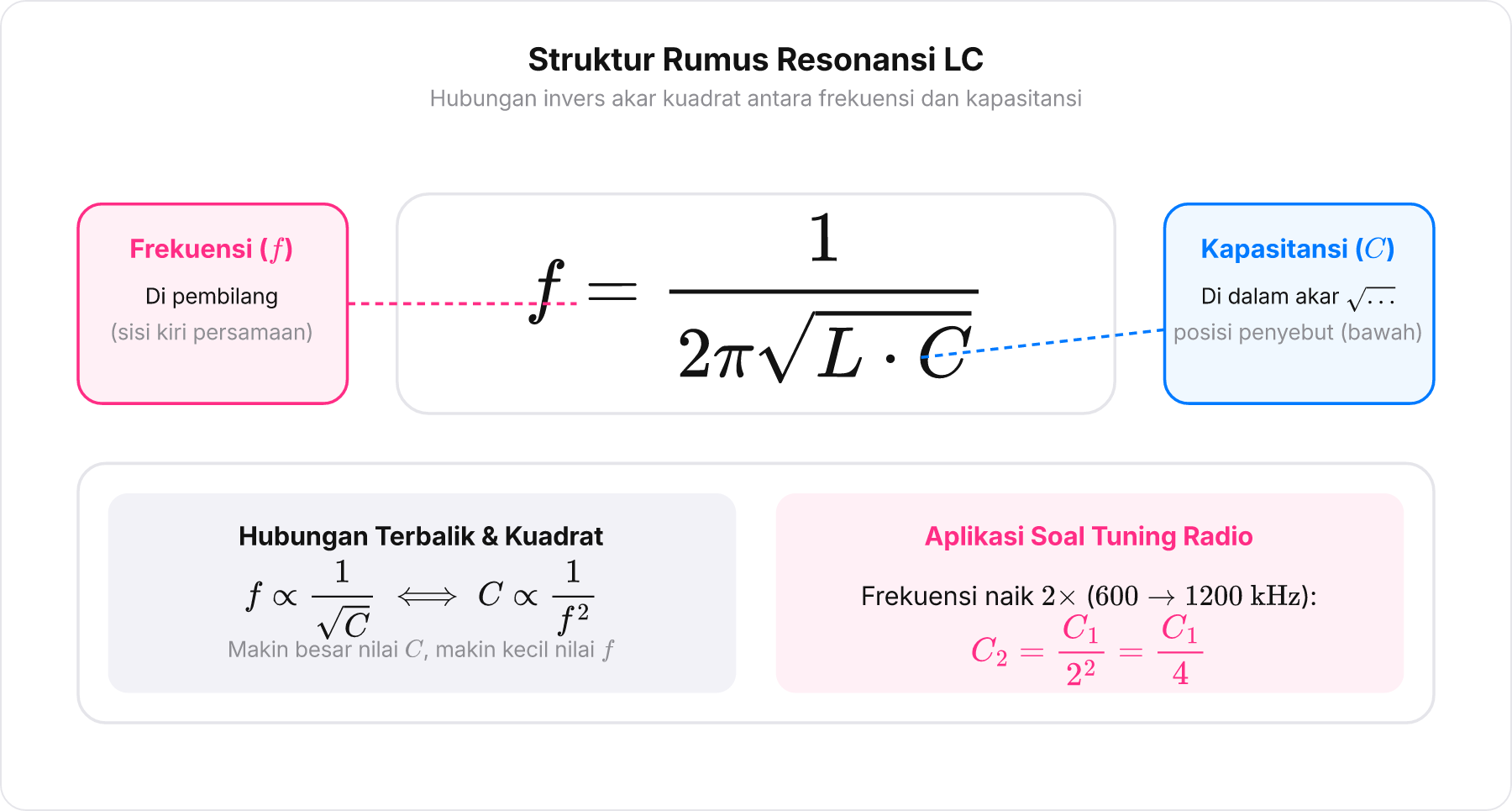

$$f = \frac{1}{2\pi \sqrt{LC}}$$
Perhatikan letak besaran pada rumus tersebut:
Berbanding terbalik: Nilai $C$ (kapasitansi) dan $L$ (induktansi) berada di posisi penyebut. Artinya, jika kita menginginkan frekuensi sinyal yang lebih tinggi, wadah tampungan muatan ($C$) atau hambatan kelembaman arus ($L$) harus diperkecil.
Berada di dalam akar kuadrat: Hubungan antara frekuensi dan kapasitor bukanlah hubungan garis lurus (linear). Efek perubahan nilai $C$ terhadap perubahan $f$ selalu teredam oleh operasi tanda akar.
Bagaimana jika salah satu komponen sengaja diubah nilainya? Mari uji pemahamanmu lewat kuis berikut.
Sebuah sirkuit LC sedang berosilasi. Jika nilai induktansi pada induktor (L) dinaikkan menjadi lebih besar tanpa mengubah nilai kapasitornya sama sekali, apa yang akan terjadi pada kecepatan ayunan bolak-balik (frekuensi) sinyal tersebut?
- Makin melambat dengan faktor bukan linear
- Makin melambat tepat menjadi setengahnya
- Makin cepat dan frekuensinya membesar
- Tidak mengalami perubahan frekuensi sama sekali
Jawaban: Makin melambat dengan faktor bukan linear
Frekuensi resonansi dirumuskan sebagai f = 1 / (2π √(LC)). Karena induktansi L terletak di penyebut dan berada di dalam tanda akar kuadrat, menaikkan nilai L akan menurunkan frekuensi osilasi (membuat ayunan makin melambat). Penurunan frekuensi ini mengikuti fungsi akar kuadrat, sehingga perubahannya bersifat non-linear (bukan sekadar terbagi secara langsung). Opsi B salah karena mengabaikan tanda akar, Opsi C salah karena menganggap sebanding lurus, dan Opsi D salah karena mengabaikan peran L.
Hubungan kualitatif invers kuadrat dalam rumus frekuensi resonansi LC
Menyelesaikan Perbandingan Frekuensi
Bila frekuensi berlipat dua kali dengan $L$ yang konstan, kapasitansi harus diperkecil menjadi seperempat aslinya.
Mari kita gunakan taktik perbandingan langsung untuk menyelesaikan persoalan tuning radio tersebut:
Frekuensi awal: $f_1 = 600\text{ kHz}$ dengan kapasitansi $C_1$.
Frekuensi target: $f_2 = 1200\text{ kHz}$ dengan kapasitansi target $C_2$.
Nilai induktor $L$ bernilai tetap.
Rasio perbandingan frekuensi awal terhadap frekuensi target adalah:
$$\frac{f_1}{f_2} = \frac{600\text{ kHz}}{1200\text{ kHz}} = \frac{1}{2}$$
Karena $f$ berbanding terbalik terhadap $\sqrt{C}$, perbandingan frekuensinya menjadi terbalik di dalam akar:
$$\frac{f_1}{f_2} = \sqrt{\frac{C_2}{C_1}}$$
Substitusikan nilai perbandingan frekuensi yang sudah diperoleh:
$$\frac{1}{2} = \sqrt{\frac{C_2}{C_1}}$$
Untuk melepaskan $C_2$ dari dalam tanda akar, kuadratkan kedua ruas persamaan secara adil:
$$\left(\frac{1}{2}\right)^2 = \left(\sqrt{\frac{C_2}{C_1}}\right)^2 \implies \frac{1}{4} = \frac{C_2}{C_1}$$
$$C_2 = \frac{1}{4} C_1$$
Pola perbandingan terbalik dengan akar kuadrat semacam ini akan sering kamu jumpai pada berbagai materi fisika lainnya, seperti periode ayunan bandul ($T = 2\pi\sqrt{l/g}$) maupun kecepatan rambat gelombang pada dawai ($v = \sqrt{F/\mu}$).
