Tiga Alat Ukur, Tiga Jebakan Presisi

Mistar dan Jebakan Ujung Benda

Panjang benda pada mistar adalah selisih antara posisi titik akhir dengan posisi titik awalnya, bukan sekadar angka di ujung benda. Pengukuran dengan mistar sering kali mengecoh jika kita terbiasa menganggap pangkal benda selalu berada tepat di angka nol. Ketika sebuah benda diletakkan mulai dari tanda tertentu yang bukan nol, angka pada ujung akhir hanyalah koordinat posisi, bukan panjang sebenarnya dari objek tersebut.

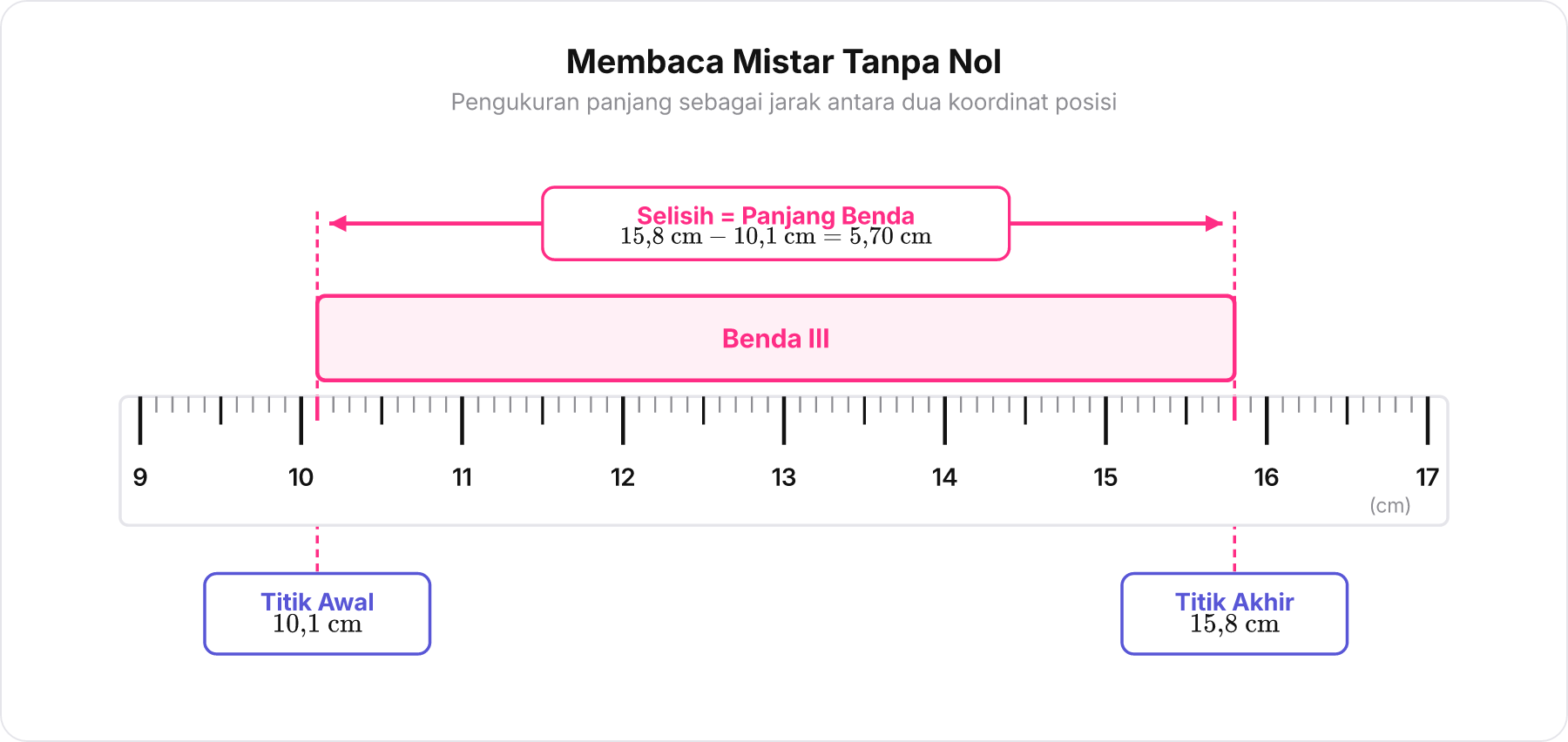

Pada pengukuran Benda III oleh Cahya, ujung awal benda diletakkan pada posisi $10{,}1\text{ cm}$ dan ujung akhirnya menyentuh angka $15{,}8\text{ cm}$. Untuk menentukan panjang fisik Benda III, kita harus mengurangkan koordinat akhir dengan koordinat awal:

$$\text{Panjang Benda III} = 15{,}8\text{ cm} - 10{,}1\text{ cm} = 5{,}70\text{ cm}$$

Prinsip Skala Utama dan Nonius

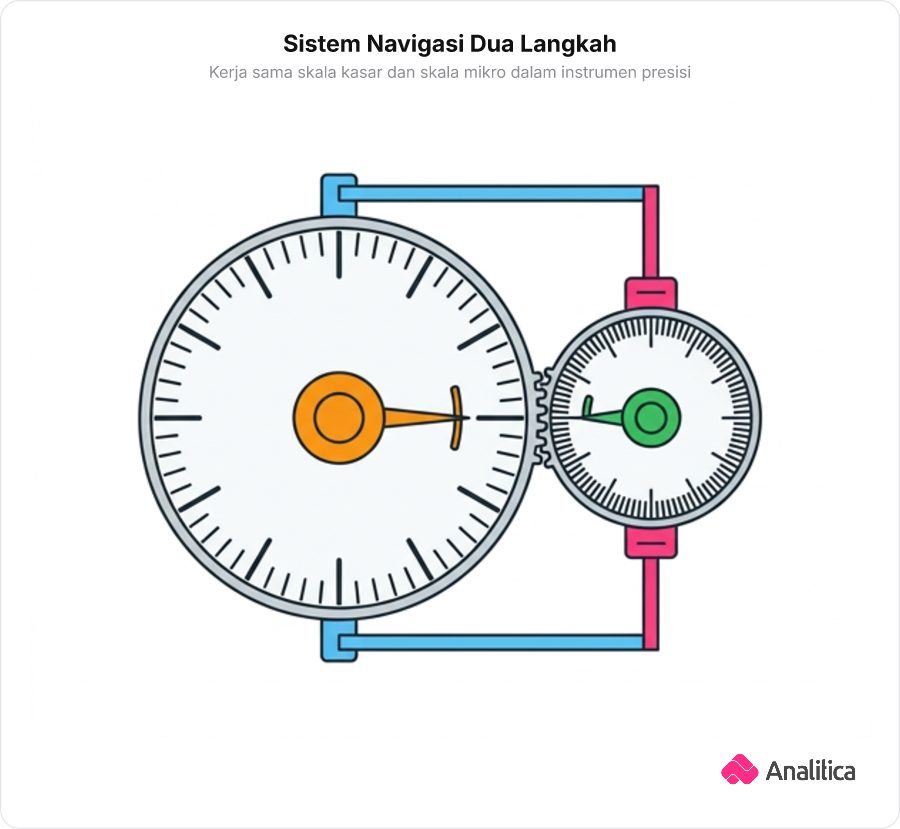

Alat presisi membagi pembacaan menjadi dua tahap: skala utama untuk nilai terdekat yang sudah dilewati, dan skala nonius untuk desimal tambahannya. Cara kerja ini menerapkan sistem navigasi dua langkah: skala utama bertindak seperti patokan jalan besar atau penanda kilometer, sedangkan skala nonius berfungsi sebagai meteran presisi penentu langkah detail berikutnya.

Mencoba menebak pecahan desimal di antara celah milimeter skala utama hanya akan menimbulkan ketidakpastian tinggi. Oleh karena itu, alat ukur presisi melengkapi dirinya dengan skala kedua yang dapat digeser atau diputar. Nilai ketelitian alat merupakan pembagian terkecil yang bisa diukur secara valid, didapat dari selisih panjang pembagian skala utama dengan pembagian pada skala nonius.

Hasil akhir pengukuran selalu merupakan penjumlahan langsung dari kedua komponen ini:

$$\text{Hasil Pengukuran} = \text{Skala Utama} + (\text{Garis Nonius Berimpit} \times \text{Ketelitian})$$

Membaca Jangka Sorong: Fokus pada Nol

Batas pembacaan skala utama pada jangka sorong ditentukan oleh posisi garis nol pada skala nonius, bukan ujung benda atau garis terdekat lainnya. Garis nol skala nonius adalah jarum penunjuk yang sesungguhnya. Selama garis nol nonius belum melintasi suatu garis tertentu pada skala utama, nilai garis tersebut belum boleh dimasukkan ke dalam perhitungan.

Mari kita bedah pembacaan Benda I oleh Andre:

1. Langkah 1 (Skala Utama): Perhatikan letak angka nol nonius. Garis nol nonius berada persis setelah garis $6{,}7\text{ cm}$ dan sebelum garis $6{,}8\text{ cm}$. Maka nilai skala utama yang diambil adalah $6{,}7\text{ cm}$.

2. Langkah 2 (Skala Nonius): Cari garis pada skala nonius yang lurus sejajar (berimpit) dengan garis di skala utama. Pada Benda I, garis nonius ke-4 berimpit sempurna. Dengan ketelitian alat $0{,}01\text{ cm}$, nilainya adalah:

   $$4 \times 0{,}01\text{ cm} = 0{,}04\text{ cm}$$

3. Langkah 3 (Penjumlahan):

   $$\text{Hasil Benda I} = 6{,}7\text{ cm} + 0{,}04\text{ cm} = 6{,}74\text{ cm}$$
