Menyelamatkan Galvanometer dari Tegangan Tinggi

Tantangan Ketinggian Air Terjun

Resistor tambahan mutlak harus dipasang secara seri agar tegangan berlebih dapat dicegat sebelum merusak alat ukur.

Sebuah Galvanometer dirancang dengan kepekaan tinggi, sehingga kemampuannya menahan tegangan sendiri sangat terbatas. Dengan hambatan dalam $R_d = 45\ \Omega$ dan batas simpangan maksimum $i = 3\text{ A}$, batas tegangan aman yang mampu ditanggung galvanometer secara mandiri adalah:

$$V_G = i \cdot R_d = 3 \cdot 45 = 135\text{ V}$$

Masalahnya, kita ingin mengukur tegangan hingga $210\text{ V}$. Jika tegangan sebesar itu langsung dihantamkan ke galvanometer, jarum akan terbentur melewati simpangan maksimum atau kumparannya terbakar. Kita butuh komponen pembantu untuk menahan selisih tegangan tersebut.

Bayangkan aliran air di pipa bertingkat. Tegangan total ibarat ketinggian air terjun sebesar $210\text{ V}$. Galvanometer kita ibarat kincir air kecil yang hanya tahan tekanan air setinggi $135\text{ V}$. Agar kincir tidak jebol, kita harus membangun bendungan tambahan di jalurnya (tersusun seri) guna menyerap sisa ketinggian air.

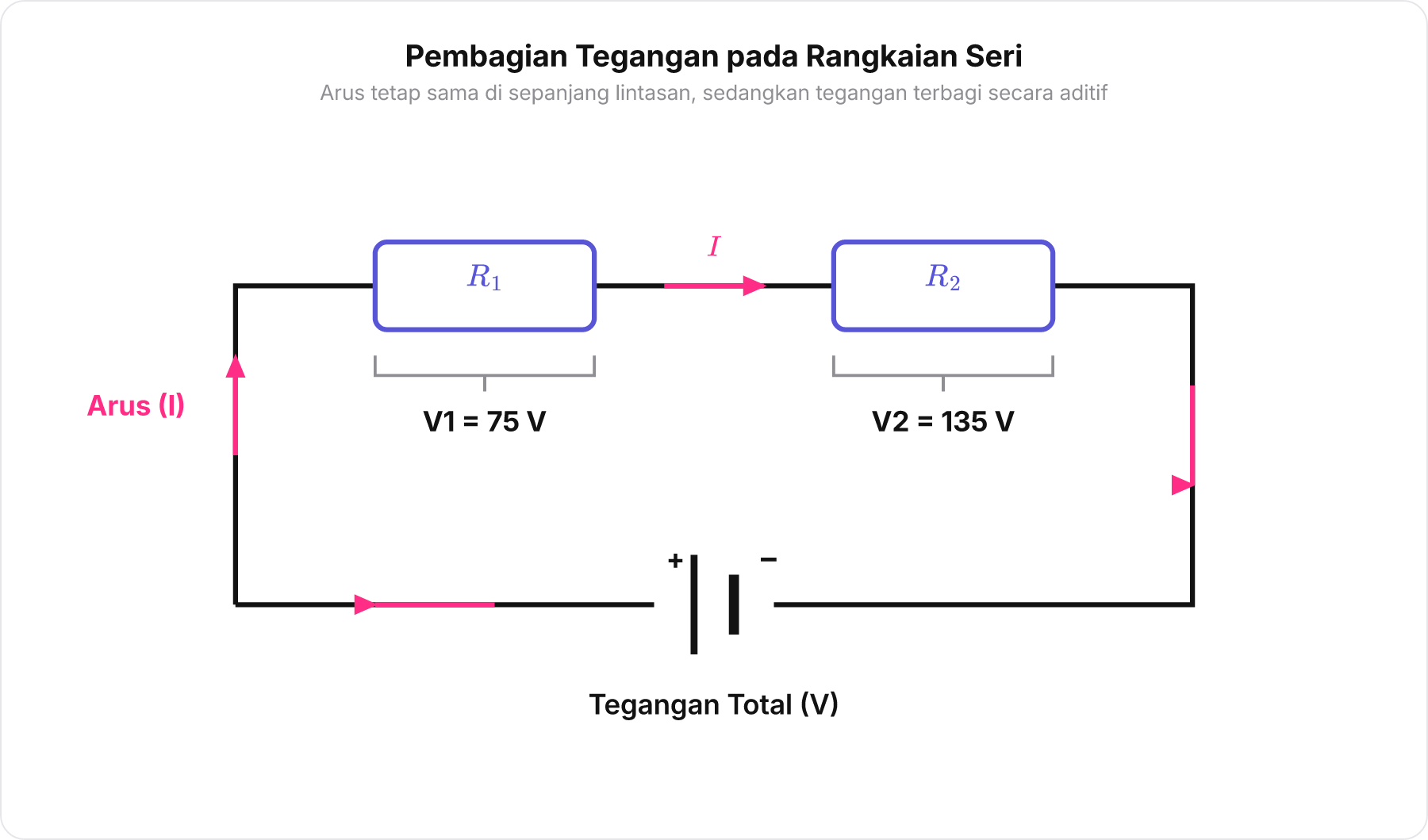

Aturan Main Tegangan Seri

Pada rangkaian seri, arus yang mengalir tidak berubah, tetapi total tegangan merupakan akumulasi dari tegangan tiap komponen.

Hukum dasar rangkaian seri menetapkan bahwa muatan listrik hanya memiliki satu lintasan tunggal untuk lewat. Konsekuensinya, arus ($I$) selalu bernilai sama di setiap titik sepanjang rangkaian. Arus tidak terbagi, tidak terpakai, dan tidak menyusut setelah melewati suatu resistor.

Sebaliknya, Tegangan Jatuh bersifat aditif: tegangan total dari sumber listrik terpecah menjadi penjumlahan tegangan pada masing-masing komponen ($V_{\text{total}} = V_1 + V_2$). Jika total tegangan yang diukur adalah $210\text{ V}$ dan batas galvanometer adalah $135\text{ V}$, maka Resistor Multiplier kita bertugas menyerap sisa tegangan jatuh sebesar:

$$V_{\text{resistor}} = 210\text{ V} - 135\text{ V} = 75\text{ V}$$

Dengan demikian, kedua komponen membagi beban tegangan tanpa membuat arus listrik melebihi batas toleransi galvanometer ($3\text{ A}$).

Menghitung Pengali (Multiplier)

Nilai hambatan seri dihitung dengan cara membagi tegangan target terhadap tegangan batas alat, dikurangi satu.

Untuk menghitung nilai Resistor Multiplier secara sistematis, kita menggunakan rasio kelipatan tegangan ($n$). Rasio ini menunjukkan berapa kali lipat batas ukur tegangan baru ($V$) dibandingkan kemampuan awal galvanometer ($V_G$):

$$n = \frac{V}{V_G} = \frac{210}{135} \approx 1.55$$

Nilai $n = 1.55$ menandakan bahwa batas ukur diperluas menjadi $1.55$ kali lipat. Dari prinsip pembagi tegangan, hambatan tambahan ($R_V$) yang dibutuhkan dirumuskan dengan:

$$R_V = R_d \cdot (n - 1)$$

Substitusikan nilai hambatan galvanometer ($R_d = 45\ \Omega$) dan rasio $n$:

$$R_V = 45 \cdot (1.55 - 1) = 45 \cdot 0.55 = 24.75\ \Omega$$

Perhitungan ini membuktikan bahwa kita memerlukan resistor tambahan sebesar $24.75\ \Omega$ yang dipasang secara seri, sehingga Opsi D adalah jawaban yang benar.
